Мотор-редуктор RA-27GM
|
|
Мотор-редуктор серии RA-27GM состоит из реверсивного коллекторного двигателя постоянного тока и цилиндрического редуктора.
- Электродвигатель необслуживаемый.
- Ресурс 4000 часов.
- Передаточные числа редукторов 10~1150.
- Температурный диапазон эксплуатации от-10°С до +50°С.
- Модуль зубчаты х колес 0,3мм.
- Радиальное биение выходного вала редуктора не более 0,05 мм, осевое биение не более 0,35мм.
- Режим работы - продолжительный. Полное описание редуктора и величины действительных передаточных отношений RA-27 здесь.
При необходимости для управления скоростью, направлением, а также для задания плавного пуска и торможения можно использовать блок управления двигателями постоянного тока BMD.
Источник питания для этого мотор-редуктора - H25S (модели 12В или 24В)
|
 |
Передаточные числа редукторов |
| Передаточное число |
10 |
5 |
21 |
30 |
44 |
60 |
77 |
100 |
112 |
150 |
170 |
200 |
250 |
320 |
360 |
500 |
700 |
800 |
900 |
1150 |

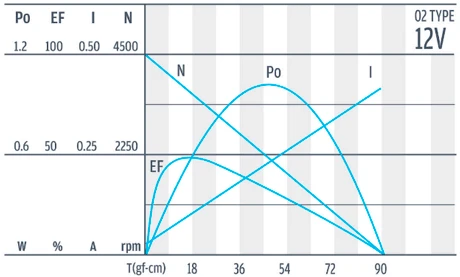

Характеристки мотор-редуктора с двигателем 12В (02 TYPE) |
| Крутящий момент, кг•см |
0,16 |
0,22 |
0,32 |
0,4 |
0,55 |
0,78 |
0,8 |
1,0 |
1,0 |
1,2 |
1,2 |
1,2 |
1,2 |
1,2 |
1,2 |
1,2 |
1,2 |
1,2 |
1,2 |
1,2 |
| Скорость, об/мин |
340 |
230 |
160 |
110 |
80 |
59 |
46 |
36 |
33 |
21,5 |
20 |
18 |
14,5 |
11,5 |
10,2 |
7,2 |
5,7 |
5,1 |
4,5 |
3,7 |
| Характеристики мотор-редуктора с двигателем 24В (03 TYPE) |
| Крутящий момент, кг•см |
0,16 |
0,21 |
0,3 |
0,38 |
0,52 |
0,73 |
0,8 |
1,0 |
1,0 |
1,2 |
1,2 |
1,2 |
1,2 |
1,2 |
1,2 |
1,2 |
1,2 |
1,2 |
1,2 |
1,2 |
| Скорость, об/мин |
325 |
220 |
153 |
105 |
77 |
56 |
44 |
34 |
31 |
22 |
20 |
17 |
14 |
11 |
10 |
6,9 |
5,1 |
4,5 |
4,1 |
3,6 |
| Передаточное отношение |
L, мм |
Передаточное отношение |
L, мм |
| 1/6~1/360 |
17,3 |
1/400~1/1150 |
19,3 |

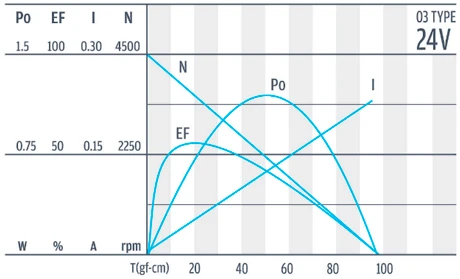

| Характеристики электродвигателей |
| Напряжение питания, В |
Номинальный крутящий момент, г•см |
Номинальная скорость, об/мин |
Номинальный ток, мА |
Скорость холстого хода, об/мин |
Ток холостого хода, мА |
Выходная мощность, Вт |
| 12 |
20,5 |
3560 |
<125 |
4500 |
<40 |
0,75 |
| 24 |
19,5 |
3400 |
<70 |
4500 |
<30 |
0,68 |

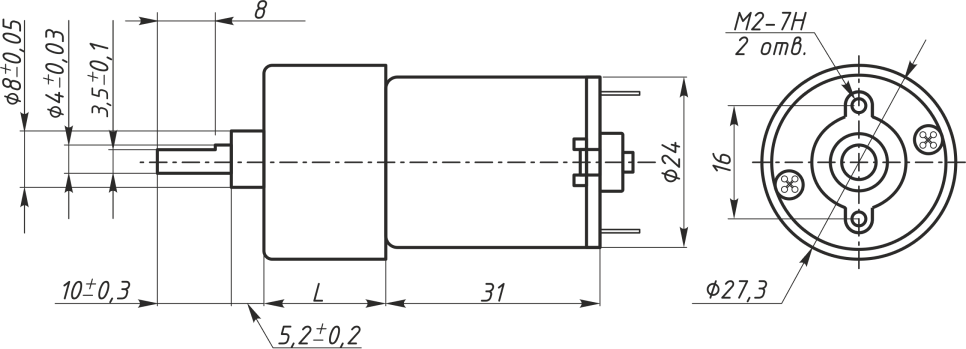

Габаритные и присоединительные размеры
Электродвигатель постоянного тока, коллекторный.
Скорость вращения ротора регулируется величиной напряжения питания, направление вращения - полярностью. Несмотря на ряд существенных недостатков, связанных с наличием скользящего контакта между щеткой и коллектором, двигатели такого рода широко используются в системах автоматического управления, регулирования и контроля, поскольку обладают и рядом положительных качеств, в частности плавным, широким и экономичным регулированием частоты вращения, практическим отсутствием ограничений на минимальную частоту вращения, большими пусковыми моментами и хорошей линейностью.
|
