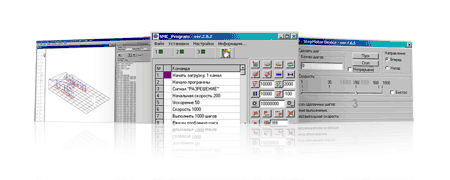

Программы для работы с шаговыми двигателями и шаговыми приводами

Программы для работы с шаговыми двигателями и шаговыми приводами для станков ЧПУ, контроллеров, программируемых блоков управления ШД.

Развитие современной бытовой компьютерной техники привело к тому, что компьютеры, по вычислительным возможностям не уступающие традиционным стойкам ЧПУ, стоят достаточно дешево. Компьютер уже имеет ОЗУ, жесткий диск, устройства ввода и даже монитор. Достаточно установить стандартный PCI адаптер ввода-вывода, программное обеспечение под стандартной операционной системой и стойка управления станком ЧПУ готова.

Несмотря на то, что наиболее распростаненная в мире операционнная система не является системой реального времени, высокая тактовая частота работы процессора позволяет пренебречь этим при работе с процессами длительностью более 0,1 мс. Программа для ЧПУ станка играет далеко не последнюю роль в окупаемости станка.

CANopen builder

Программа CANopen builder предназначена для конфигурирования работы блока SMSD4.2 CAN в сети CAN по протоколу CANopen, например, устновка скорости передачи данных, конфигурирование TPDO/RPDO пакетов, сохранение пользовательских настроек, сброс к заводским настройкам, установка токов в обмотках и многое другое. Программа позволяет получить доступ к объектному словарю блока через USB интерфейс, выполняет расчёты параметров управления шаговым двигателем для режима управления напряжением.

Версия программы CANopen builder распространяется бесплатно. Все вопросы и пожелания по работе программы, а также по выпуску новых улучшенных версий с учетом Ваших потребностей можно изложить написав нам письмо.

Файл EDS

Скриншот

smsd-42can.zip

[4.8 Мб]

скачать

SMC_Program RS485

Программа SMC_Program RS485 предназначена для управления шаговыми приводами с использованием программируемых блоков управления SMSD-4.2RS485. Программа имеет простую панель управления, а также возможность составлять и записывать программы в память контроллера. Предусмотрена возможность сохранять результаты работы в файл на ПК и загружать из файла сохраненный перечень команд (программу).

Версия программы SMC_Program RS485 распространяется бесплатно. Все вопросы и пожелания по работе программы, а также по выпуску новых улучшенных версий с учетом Ваших потребностей можно изложить написав нам письмо.

smc-program-rs485.rar

[6.2 Мб]

SMC_Program LAN

Программа SMC_Program LAN LAN предназначена для управления шаговыми приводами с использованием программируемых блоков управления серии SMSD LAN. Программа предусматривает подключение нескольких блоков через интерфейс USB или Ethernet, имеет простую панель управления и дружественный обновленный интерфейс. Программа предусматривает управление шаговым приводом, настройку параметров контроллера, составление и загрузку программ управления (в том числе нескольких программ одновременно), а также предоставляет возможность сохранять результаты работы в файл на ПК и загружать готовые программы из файлов.

Версия программы SMC_Program LAN распространяется бесплатно, не требует инсталяции. Все вопросы и пожелания по работе программы, а также по выпуску новых улучшенных версий с учетом Ваших потребностей можно изложить написав нам письмо.

Скриншот

smc_program-lan.rar

[511 Кб]

скачать

SMC_Program

Программа SMC_Program предназначена для управления шаговыми приводами с использованием программируемых блоков управления серии SMSD. Программа имеет простую панель управления, а также возможность составлять и записывать программы в память контроллера. Предусмотрена возможность сохранять результаты работы в файл на ПК и загружать из файла сохраненный перечень команд (программу).

Версия программы SMC_Program распространяется бесплатно, не требует инсталяции. Все вопросы и пожелания по работе программы, а также по выпуску новых улучшенных версий с учетом Ваших потребностей можно изложить написав нам письмо.

Подробное описание программы

Скриншот

smc_program.rar

[6.5 Мб]

Stepmotor LPT
Демонстрационная программа Stepmotor_LPT для управления шаговым двигателем через LPT порт. Программа работает под Windows 98//2000/XP. Задает количество шагов, направление движения, скорость, возвращает предполагаемое положение ротора.

StepMotor_LPT позволяет:

  • Задавать и отрабатывать необходимое количество шагов , либо осуществлять непрерывное вращение;
  • Осуществлять выбор направления вращения ротора шагового двигателя ;
  • Осуществлять выбор скорости вращения шагового двигателя ;
  • Определять положение ротора шагового двигателя ;
  • А также определять число фактически отработанных шагов , время и скорость вращения шагового двигателя.
  • По требованию клиента, за отдельную плату, возможна разработка программ по индивидуальным заказам.
Скриншот

step_motor_lpt - ver1-6-5.rar

[192 Кб]

скачать

CP210x

С 22 августа 2011 появилась техническая возможность подключать и одновременно управлять несколькими блоками серии SMSD в режиме контроллера, от одного компьютера.  Ранее можно было управлять только одним блоком, подключенным к USB-порту.
 В состав каждого блока SMSD, входит преобразователь интерфейса USB  <-> COM, реализованный на микроконтроллере  CP210x. Для правильной  работы нескольких блоков управления на одном компьютере, необходимо чтобы у каждого микроконтроллера CP210x  был индивидуальный серийный номер. Изначально, у всех микроконтроллеров серийный номер имеет значение 0001. Для изменения серийного номера и ряда других параметров, существует программа, скачать которую можно у нас на сайте.

Подробное описание программы (manual) CP210x [DOC]

Скриншот

cp210x.zip

[300 КБ]

BxSD_Program

Программа предназначена для управления подключенными к компьютеру блоками BMSD или BLSD. Обычно для подкючения используется преобразователь интерфейса USB/RS485 или RS232/RS485. Программа позволяет задавать блоку персональный адрес, настраивать разрешения датчика обратной связи, устанавливать скорость, направление перемещения, управлять плавным разгоном и торможением двигателя. Для изменения серийного номера и ряда других параметров, существует программа, скачать которую можно у нас на сайте.

Скриншот

bxsd_program_1.rar

[420 КБ]

скачать
