Бесколлекторный двигатель FL57BL(S)

Главное преимущество бесколлекторных двигателей - отсутствие вращающихся и переключающихся контактов. Как следствие - очень большой ресурс электродвигателя - ротор крепится на подшипниках качения, трущиеся и истираемые части отсутствуют.

Двигатели комплектуются датчиками Холла фирмы Honeywell.


бесколлекторный двигатель постоянного тока

Мы рекомендуем для двигателей этой серии:
Муфты FL57BL: 4x6, 5x6, 6.35x6, 6x8, 6.35x8, 8x8, 8x10, 8x12
FL57BLS: 4x6.35, 5x6.35, 6x6.35, 8x6.35
Безлюфтовая упругая муфта SJC
Энкодер IHA6006.35
IHC4606
IHC3808
Энкодер
Блоки управления BLD-20, BLSD-20 Блок управления бесколлекторным двигателем BLSD

Характеристики бесколлекторных электродвигателей
FL57BL005 FL57BL01 FL57BL02 FL57BL03 FL57BL04
Число полюсов 4 4 4 4 4
Число фаз 3 3 3 3 3
Напряжение питания, В 36 36 36 36 36
Номинальная скорость, об/мин 4000 4000 4000 4000 4000
Номинальный крутящий момент, кг• см 0,55 1,1 2,2 3,2 4,3
Мощность, Вт 23 46 99 133 180
Максимальный крутящий момент, кг• см 1,6 3,9 7 10 12,7
Максимальный ток, А 3,5 6,8 11,5 16,5 20,5
Сопротивление между линиями, Ом 4,1 1,5 0,7 0,45 0,35
Индуктивность между линиями, мГн 10 4,2 2,16 1,4 1
ЭДС обратной связи, В/1000об/мин 5,55 6,6 6,6 6,6 6,6
Момент инерции ротора, г• см2 30 75 119 173 230
Длина А, мм 45 55 75 95 115
Масса, кг 0,25 0,5 0,75 1 1,25
Максимальная допустимая радиальная нагрузка на валу (в 20 мм от фланца), Н
75
Максимальная допустимая осевая нагрузка на валу, Н
15

Бесколлекторный двигатель FL57BL


бесколлекторный двигатель

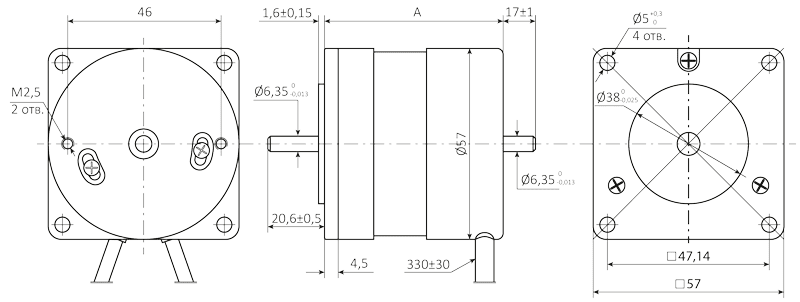

Бесколлекторный двигатель FL57BLS


бесколлекторный двигатель bls

Назначение Цвет
Vcc Питание датчиков Холла Красный
HALL A Датчик Холла A Синий
HALL B Датчик Холла B Зеленый
HALL C Датчик Холла C Белый
GND Земля датчиков Холла Черный
PHASE A Фаза двигателя A Желтый
PHASE B Фаза двигателя B Красный
PHASE C Фаза двигателя C Черный
