шаговый двигатель с редуктором 42BY12Шаговые двигатели с редуктором серии 42BY12

Величина шага, град 7,5
Сопротивление/фаза, Ом 30±10%
Стартовая частота без нагрузки 300
Напряжение питания, В 12
Ток, А 0,4
Мы рекомендуем для этих шаговых двигателей:
Программируемый блок управления шаговым двигателем SMSD-1.5

Программируемый
контроллер

SMSD-1.5

драйвер шагового двигателя SMD-1.8

Драйвер
SMD-1.8

Источник питания

Источник
питания

H25S24

Безлюфтовая упругая муфта SJC

Муфта
SJC-14C RD 4x5, 5x5

Характеристики двигателя с редуктором
Передаточное отношение 10 25 30 50 75 100 120 150
Количество ступеней 2 3 3 4 4 5 5 5
Крутящий момент, кг*см/ скорость, шагов/сек 1,1 / 300 2,5 / 300 3,1 / 300 4,0 / 300 4,0 / 300 4,0 / 300 4,0 / 300 4,0 / 300
Угловой шаг, град 0,75 0,3 0,25 0,15 0,1 0,075

0,0625

0,05
Максимальная допустимая нагрузка , кг*см 1,5 2 2 3 3 4 4 4

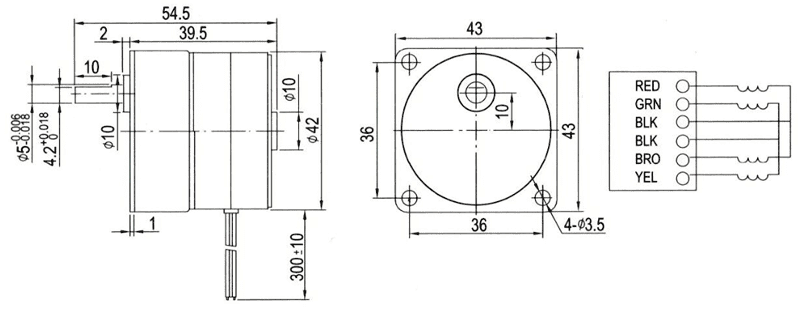

Габаритные и присоединительные размеры шаговых двигателей с редуктором 42BY12

Габаритные и присоединительные размеры шаговых двигателей с редуктором серии 42BY12

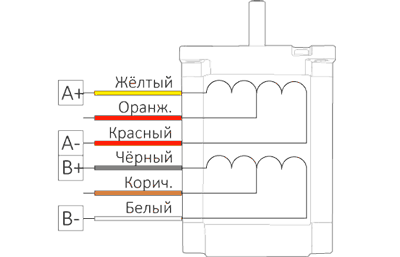

Электрическая схема шаговых двигателей с редуктором 42BY12

Электрическая схема шагового двигателя с редуктором 42BY12
