Бесколлекторный двигатель FL42BLS

Главное преимущество бесколлекторных двигателей - отсутствие вращающихся и переключающихся контактов, как следствие, основные достоинства бесконтактных двигателей:

  • высокая надежность работы, поскольку отсутствует щеточный узел,
  • большой ресурс электродвигателя ограничен, практически, только ресурсом подшипников.
  • линейность регулировочной характеристики и меньший уровень электромагнитного шума по сравнению с коллекторными двигателями постоянного тока
  • применение в конструкции электродвигателя балансировочных колец потенциально может обеспечить стабильность работы при очень высоких скоростях вращения (десятки тысяч оборотов в мин).

Бесколлекторный двигатель FL42BLS

Несколько примеров использования бесконтактных электрических машин:
Нефтегазовая промышленность - отсутствие искрообразующих элементов и, как следствие, высокая взрывобезопасность делают бесколлекторные идеальным силовым элементом в запорном оборудовании нефте- и газопроводов
Муниципальная отрасль - низкая стоимость бесколлекторных двигателей и их обслуживания, надежность и долговечность делают их применение чрезвычайно привлекательным в условиях ограниченного бюджета
Автомобильная промышленность - использование бесколлекторных двигателей при производстве автомобильной фурнитуры (стеклоподъемники, стеклоочистители, подъем и опускание кресел и т.д.) позволяет существенно снизить габариты и массу таких устройств.
Наружная реклама - автоматические жалюзи, презентационная техника, вращающиеся витрины с приводом на основе бесколлекторных двигателей компактны и бесшумны
Медицинское оборудование - бесшумность и низкий уровень электромагнитных излучений делают его незаменимым в медицинском
оборудовании, высокие скорости вращения делают эти двигатели чрезвычайно востребованными в стоматологическом оборудовании.
Системы автоматического управления и робототехника - наличие встроенного датчика угла поворота позволяет создавать обратную связь двигателей и систем управления, что делает бесколлекторный двигатель удобным при построении систем автоматического управления.

Мы рекомендуем для двигателей этой серии:
Муфты 5x4, 5x5, 5x6, 5x6.35
Безлюфтовая упругая муфта SJC
Блоки управления BLD-20, BLSD-20 Блок управления бесколлекторным двигателем BLSD

Характеристики бесколлекторных электродвигателей FL42BL
  FL42BLS01 FL42BLS02 FL42BLS03 FL42BLS04
Напряжение питания, В
24
Максимальный потребляемый ток, А 5,4 10,6 15,5 20
Мощность, на выходном валу, Вт 26 52,5 77,5 105
Номинальная скорость, об/мин
4000
Номинальный крутящий момент, кг• см 0,62 1,25 1,85 2,5
Максимальный крутящий момент, кг• см 1,9 3,8 5,6 7,5
Сопротивление между линиями, Ом 1,0 0,8 0,55 0,28
Индуктивность между линиями, мГн 2,6 1,2 0,8 0,54
ЭДС обратной связи, В/1000об/мин 3,66 3,72 3,76 3,94
Момент инерции ротора, г•см2 24 48 72 96
Длина L, мм 41 61 81 100
Источник питания H150S24 H300S24 H1000S24 H1000S24
Максимальная допустимая радиальная нагрузка на валу (в 20 мм от фланца), Н
28
Максимальная допустимая осевая нагрузка на валу, Н
10

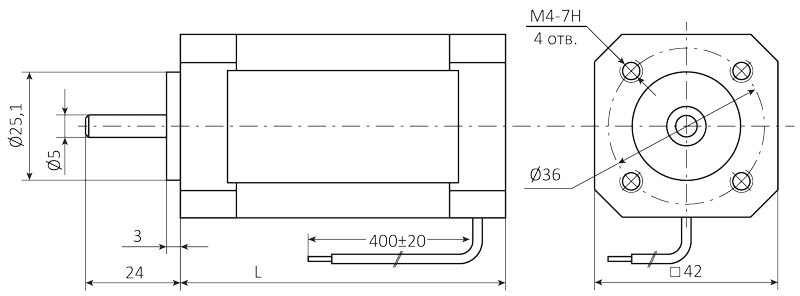

Бесколлекторный двигатель FL42BL. Габаритные и присоединительные размеры.

Бесколлекторный двигатель FL42BL. Габаритные и присоединительные размеры.
