Планетарный безлюфтовый редуктор EH042
Заказать
Warning: Undefined variable $descriptionmob in /var/www/sandweb/data/www/electroprivod.ru/php/printdesc_mob.php on line 20
Описание в PDF
Технические характеристики
| Люфт, угл. мин | от 10 |
| Максимальная радиальная нагрузка на выходной вал, Н | 365 |
| Максимальная осевая нагрузка на выходной вал, Н | 305 |
| Максимальная входная скорость, об/мин | 5500 |
| Степень защиты | IP64 |
Редуктор EH042 предназначен для применения в приводах
различных машин и механизмов, для снижения угловых скоростей
ведомого вала с целью повышения крутящих моментов.
Данное исполнение редуктора предназначено только для шаговых
двигателей.
Совместимые c редуктором модели
Дополнительные характеристики
Температурный диапазон эксплуатации
-15 … +90 °С
Максимальный уровень шума
65 дБ
Жёсткость на скручивание
5 Н*м / угл. мин
Наработка на отказ
20000 ч
КПД при полной нагрузке
97% (одноступенчатые)
94% (двухступенчатые)
Исполнения редукторов EH042
| Передаточное число | 3 | 4 | 5 | 7 | 9 | 10 | 12 | 15 | 16 | 20 | 25 | 28 | 30 | 35 | 40 | 50 | 70 | 100 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Количество ступеней | 1 | 1 | 1 | 1 | 2 | 1 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 |
| Номинальный крутящий момент, Н*м | 30 | 48 | 45 | 40 | 30 | 30 | 30 | 48 | 48 | 48 | 48 | 40 | 30 | 40 | 48 | 45 | 40 | 40 |
| Максимально допустимый крутящий момент, Н*м | 90 | 123 | 120 | 110 | 90 | 90 | 90 | 123 | 123 | 123 | 123 | 110 | 90 | 110 | 123 | 120 | 110 | 110 |
| Максимальная входная скорость, об/мин | 3300 | 3300 | 3300 | 4000 | 4000 | 4000 | 4400 | 4400 | 4400 | 4400 | 4400 | 4400 | 4400 | 4400 | 4400 | 4800 | 5500 | 5500 |
| Момент инерции, кг*см2 | 0,31 | 0,3 | 0,29 | 0,28 | 0,29 | 0,27 | 0,3 | 0,3 | 0,3 | 0,3 | 0,29 | 0,3 | 0,3 | 0,3 | 0,27 | 0,27 | 0,27 | 0,27 |
| Макс. люфт выходного вала, угл. мин | <10 | <10 | <10 | <10 | <10 | <10 | <12 | <12 | <12 | <12 | <12 | <12 | <12 | <12 | <12 | <12 | <12 | <12 |
| Длина редуктора L, мм | 95 | 95 | 95 | 95 | 107,5 | 95 | 107,5 | 107,5 | 107,5 | 107,5 | 107,5 | 107,5 | 107,5 | 107,5 | 107,5 | 107,5 | 107,5 | 107,5 |

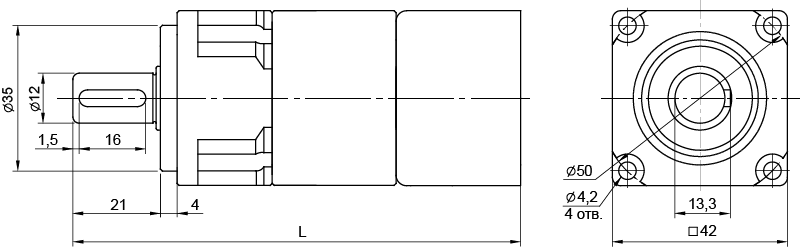

Габаритные и присоединительные размеры планетарного безлюфтового редуктора EH042
С этим товаром покупают
Связаться с нами
Хотите узнать дополнительную информацию о продукции — задайте вопрос. Наш специалист свяжется с вами в ближайшее время.
Если вас интересует цена товара, свяжитесь с отделом продаж по телефонам: 8 (800) 101‑46‑39 - СПб, 8 (800) 505‑77‑46 - Москва, или по почте: sale@electroprivod.ru - СПб, msk@electroprivod.ru - Москва
Вопросы и комментарии
По данной категории товаров еще нет комментариев, оставьте ваш вопрос, он будет первым.
Денис
Добрый день, как крепится редуктор EH042 к ШД42? Судя по картинке редуктора на голубом фланце нет 4-ех сквозных отверстий, а у ШД42 глухие отверстия М3 в его фланце.
Добрый день, Денис. Редуктор крепится к ШД42 при помощи более длинных шпилек с заменой существующих. Длинные шпильки в комплект поставки не включены.
Денис
Добрый день, вопрос по планетарному безлюфтовому редуктору EH042 Какова масса редуктора для передач 20, 25, 28, 30?
Добрый день, Денис. Ответили Вам на почту.
Денис
Добрый день, вопрос по планетарному безлюфтовому редуктору EH042 1)Какова его масса? 2)Количество ступеней в редукторе настраиваются в нем по месту?(что значит 1 и 2 степень и их передаточные отношения), или он поставляется только с одной определенной передачей?
Добрый день, Денис. Масса редуктора зависит от его передаточного числа. Количество ступеней редукции зависит от передаточного отношения: чем выше редукция, тем больше ступеней.
