Шаговые двигатели серии NEMA 17 ШД42
Технические характеристики шаговых двигателей серии ШД42 NEMA 17
| Полный шаг двигателя, град | 1,8 |
| Погрешность углового шага, град | ±0,09 |
| Максимально допустимая радиальная нагрузка на вал на расстоянии 20 мм от фланца, Н | 28 |
| Максимально допустимая осевая нагрузка на вал, Н | 10 |
| Радиальное биение вала не более, мм | 0,02 |
| Осевое биение вала не более, мм | 0,08 |
Гибридные шаговые двигатели ШД42 типоразмера NEMA 17 – одни из самых востребованных моделей электрических машин в сферах автоматизации, построении 3D‑принтеров и моделировании. При небольших размерах двигатель выдает хороший крутящий момент, раскручивается до высоких скоростей, обладает низкой инерцией ротора и высокой плавностью хода.Гибридные шаговые двигатели ШД42 с угловым шагом 1,8° применяются в автоматических анализаторах и спектрометрах, а также в 3D-принтерах, небольших станках с ЧПУ для фрезеровки, гравировки металлов, пластиков, дерева. Для передачи крутящего момента вала шагового двигателя используются соединительные муфты. Средний ресурс шаговых двигателей серии ШД42 составляет 20000 часов. Для удобного крепления двигателей мы предлагаем кронштейны. Подобрать кронштейн для крепления здесь
Исполнения шаговых двигателей серии ШД42
Шаговый двигатель
ШД4240‑1.7
Маркировка
Вал с одной стороны
ШД4240‑1.7А
Вал с двух сторон
ШД4240‑1.7Б
Шаговый двигатель
ШД4248‑1.7
Маркировка
Вал с одной стороны
ШД4248‑1.7А
Вал с двух сторон
ШД4248‑1.7Б
Шаговый двигатель
ШД4260‑1.5
Маркировка
Вал с одной стороны
ШД4260‑1.5А
Вал с двух сторон
ШД4260‑1.5Б

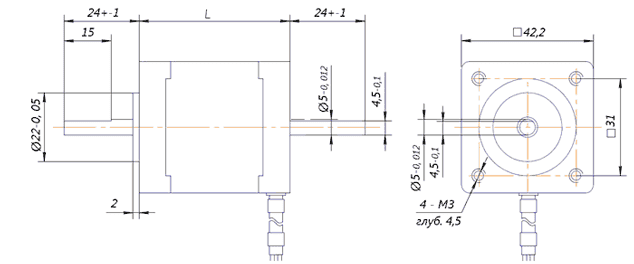

Габаритные размеры шаговых двигателей ШД42

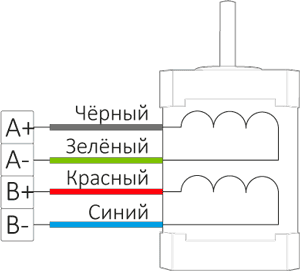

Электрическая схема шаговых двигателей ШД42
С этим товаром покупают
Связаться с нами
Хотите узнать дополнительную информацию о продукции — задайте вопрос. Наш специалист свяжется с вами в ближайшее время.
Если вас интересует цена товара, свяжитесь с отделом продаж по телефонам: 8 (800) 101‑46‑39 - СПб, 8 (800) 505‑77‑46 - Москва, или по почте: sale@electroprivod.ru - СПб, msk@electroprivod.ru - Москва
Вопросы и комментарии
По данной категории товаров еще нет комментариев, оставьте ваш вопрос, он будет первым.
Денис
Здравствуйте, в шаговом двигателе в исполнение с двумя валами, со стороны заднего вала, есть ли 4 присоединительных отверстия м3, как на лицевой стороне?
Добрый день, Денис. Шаговый двигатель в исполнение с двумя валами, со стороны заднего вала 4 присоединительных отверстия м3, как на лицевой стороне не имеет.
Денис
Добрый день, если у вас график зависимости параметров Момент(нМ) относительно скорости (об/мин), работы шаговых двигателей серии ШД42? Как наподобие дают другие производители https://darxton.ru/catalog_item/shagovyy-dvigatel-st42-47-flanets-nema17/
Добрый день, Денис. Мы предоставляем графики для модельного ряда ШД57 и выше.
Семен
Здравствуйте, можно ли контроллер или драйвер подключать к контроллерам ОВЕН?
Добрый день, уважаемый Семен! Да, почти все наши программируемые контроллеры могут работать с ПЛК фирмы ОВЕН.
Евгений
Здравствуйте! Подскажите, какая длина провода, идущая от двигателя серии ШД42 и серии FL42STH? Нигде не нашел информации.
Добрый день, Евгений! Длина выводов FL42STH около 30 см, а ШД42 - не менее 50 см.
