Драйвер шагового двигателя SMD-4.2-PL с креплением на DIN рейку

Драйвер шагового двигателя SMD-4.2-PL

Драйвер SMD-4.2-PL предназначен для управления двух и четырехфазными гибридными шаговыми двигателями серии FL20, FL28FL35, FL39, FL42FL57, FL86 с током фазы до 4,2А.

Драйвер обеспечивает высокую точность, скорость и низкий уровень вибрации. Область применения: приборостроение, робототехника и др

В блоке используются дифференциальные входы для улучшения помехоустойчивости и гибкости интерфейса. Интерфейс позволяет принимать однонаправленные управляющие сигналы от контроллера.

Для питания SMD-4.2-PL могут использоваться стабилизированные и нестабилизированные источники питания постоянного тока. Для снижения общей стоимости возможно использование нескольких приводов с одним источником питания.

Драйвер позволяет дробить шаг до 1/16.

Предусмотрена возможность устанавливать ток удержания (половина/полный от значения рабочего тока).

Режим управления шаговым двигателем:

- Управление ШД от внешнего устройства, посредством логических сигналов: “ШАГ”, “НАПРАВЛЕНИЕ” и “РАЗРЕШЕНИЕ”.
- Подача сигналов осуществляется импульсами.

Технические характеристики драйвера шаговых двигателей SMD-4.2-PL:

Параметр Минимальный Максимальный
Напряжение питания, В 12 48
Максимальный выходной ток, А 1,2 4,2
Входной ток управляющих сигналов, мА 7 16
Температура окружающего воздуха, °С 0 50

Относительная влажность воздуха, %

40 90

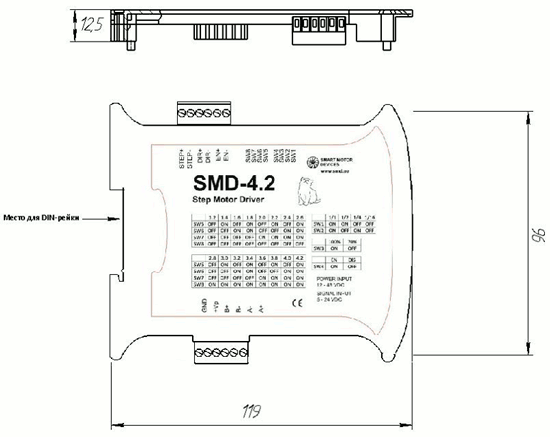

Габаритные размера драйвера шагового двигателя SMD-4.2-PL

Габаритные размера драйвера шагового двигателя SMD-4.2-PL
