Емкостные бесконтактные датчики
Технические характеристики
| Напряжение питания, В | 6 - 36 |
| Максимальное расстояние срабатывания, мм | 4 - 15 |
| Частота срабатывания, Гц | 50 |
Емкостный бесконтактный датчик используется для определения наличия или контроля положения объектов. Наиболее часто емкостные датчики применяют для контроля уровня жидкостей и сыпучих материалов. При появлении в зоне срабатывания объекта емкостной датчик замыкает или размыкает цепь. Поставляемые емкостные датчики могут быть нормально замкнутыми или нормально разомкнутыми.
Описание емкостных бесконтактных датчиков серии CM
Датчики емкостного типа серии СМ, СМ F применяются для
обнаружения предметов из металла, пластмассы, стекла, воды,
масла и пр. на расстоянии до 25мм.
Датчики емкостного типа серии СМ, СМ F соответствуют стандарту
ISO 9001.
Под заказ возможно утопленное исполнение датчиков.
Технические характеристики
- Выходной сигнал: NPN (открытый коллектор) (под заказ возможно исполнение PNP); нормально разомкнутый (под заказ возможно нормально замкнутое исполнение);
- При срабатывании датчика загорается индикатор;
- Рабочая температура окружающей среды: -25°C - +70°C;
- Класс защиты: IP67.
| Наименование |
Напряжение питания, В |
Максимальное расстояние срабатывания, мм |
Частота срабатывания, Гц |
Выходной сигнал | Тип |
|---|---|---|---|---|---|
| CM12-3004NA | 6 - 36 | 4 | 50 | NPN, открытый коллектор |
Нормально открытый |
| CM12-3004PB | 6 - 36 | 4 | 50 | PNP, открытый коллектор |
Нормально закрытый |
| CM18-3008NA | 6 - 36 | 8 | 50 | NPN, открытый коллектор |
Нормально открытый |
| CM18-3008NC | 6 - 36 | 8 | 50 | NPN, открытый коллектор |
Нормально открытый + нормально закрытый |
| CM24-3012NA | 6 - 36 | 12 | 50 | NPN, открытый коллектор |
Нормально открытый |
| CM30-3015NA | 6 - 36 | 15 | 50 | NPN, открытый коллектор |
Нормально открытый |
| CM35-3025NA | 6 - 36 | 25 | 50 | NPN, открытый коллектор |
Нормально закрытый |

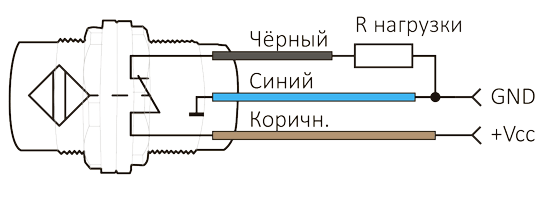

Схемы подключения бесконтактных датчиков
Габаритные размеры емкостных бесконтактных датчиков серии CM
Принцип действия бесконтактных емкостных датчиков
Принцип действия бесконтактного емкостного датчика базируется на изменении емкости встроенного конденсатора при попадании в его активную зону объекта, изменении параметров генератора и как результат - к переключению коммутационного элемента.
Емкостные датчики реагируют на объекты из различных материалов, максимальное расстояние срабатывания зависит от материала, из которого изготовлен улавливаемый объект. Максимальное расстояние срабатывания - у металлических объектов.
Регулировка чувствительности
Емкостные датчики серии CM имеют регулировку чувствительности:
