Планетарный прецизионный редуктор РП080ФВ

Заказать

Технические характеристики

Люфт, угл. мин	от 10
Максимальная радиальная нагрузка на выходной вал, Н	900
Максимальная осевая нагрузка на выходной вал, Н	450
Максимальная входная скорость, об/мин	4500
Степень защиты	IP54

Скачать паспорт .pdf Описание .pdf

Планетарный прецизионный редуктор РП080ФВ предназначен для совместного использования с общепромышленными электрическими двигателями для понижения скорости вращения вала, увеличения выходного момента, а также для снижения влияния инерционной нагрузки, что особенно важно для поддержания скорости или позиционирования системы.

Стандартные исполнения редукторов предназначены для крепления на фланец шаговых и бесколлекторных двигателей NEMA 34 и серводвигателей с фланцем 80 мм.

Совместимые c редуктором модели

Серводвигатели

Бесколлекторные

FL86BLS

Шаговые

Дополнительные характеристики

Температурный диапазон эксплуатации

-25 … +90 °С

Максимальный уровень шума

60 дБ

КПД при полной нагрузке

96% (одноступенчатые)

94% (двухступенчатые)

90% (трехступенчатые)

Исполнения редукторов РП080ФВ

Возможные передаточные отношения: от 1/3 до 1/512

Передаточное число	3	5	10	15	25	32	40	100
Количество ступеней	1	1	1	2	2	2	2	3
Номинальный момент на выходном валу, Н*м	40	50	40	100	110	120	110	120
Макс. допустимый момент нагрузки на выходном валу, Н*м	80	100	80	200	220	240	220	240
Макс. люфт выходного вала, угл. мин	10	10	10	15	15	15	15	15
Эффективность, %	96	96	96	94	94	94	94	90
Длина редуктора L*, мм	≤144	≤144	≤144	≤162	≤162	≤162	≤162	≤180

* Длина редуктора указана справочно. Фактическое значение необходимо уточнять при заказе.

Под заказ возможно изготовление редукторов с другими передаточными отношениями (от 1/3 до 1/512), а также модификация входных и выходных размеров редуктора.

Габаритные и присоединительные размеры планетарного прецизионного редуктора РП080ФВ

Исполнение для шаговых двигателей

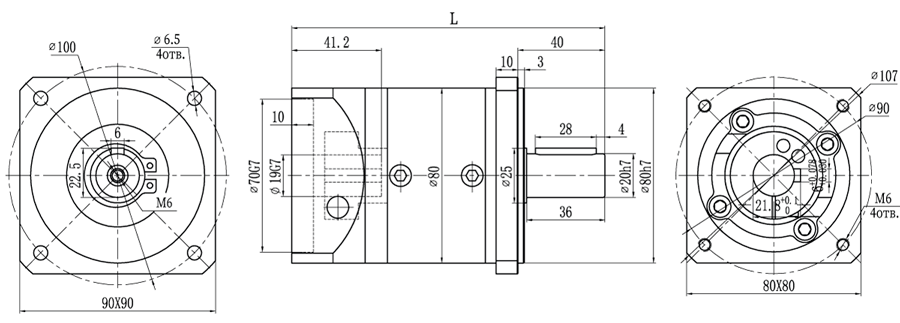

Исполнение для серводвигателей
