шаговый двигатель fl86sth

Гибридные шаговые двигатели серии FL86STH

Величина полного шага, град 1,8
Погрешность углового шага, град ±0,09
Погрешность сопротивления обмоток двигателя, % 10
Погрешность индуктивности обмоток двигателя, % 20
Максимальное радиальное биение вала двигателя, мм 0,02
Максимальное осевое биение вала двигателя, мм 0,08
Максимальная допустимая осевая нагрузка на валу,Н 60
Максимальная допустимая радиальная нагрузка на валу, Н 220

Мощные и динамичные шаговые двигатели FL86STH - наиболее удачное решение для использования в станках с ЧПУ для работы с пластмассой, деревом и алюминиевыми сплавами.

CNC-программы для станков с ЧПУ: DeskCNC, Turbocnc и MACH3. Устройства управления: SMSD-4.2LAN, SMSD-8.0LAN, SMD-4.2DIN, SMD-8.0DIN

Мы рекомендуем для шаговых двигателей FL86STH65 и FL86STH80:

Программируемый блок управления шаговыми двигателями Программируемый
контроллер
SMSD-4.2LAN (TCP/IP, USB)

Блок управления шаговыми двигателями SMD-4.2DIN Драйвер
SMD-4.2DIN

стабилизированный нерегулируемый источник питания постоянного тока

Источник
питания

EDR-120-48

Безлюфтовая упругая муфта SJC

Муфта
SJC - 30C 12,7x12

Мы рекомендуем для шаговых двигателей FL86STH118 и FL86STH156:
Блок управления шаговыми двигателями SMD-8.0DIN

Драйвер
SMD-8.0DIN

Программируемый блок управления шаговыми двигателями SMSD-8.0

Программируемый
контроллер

SMSD 8.0LAN,

стабилизированный нерегулируемый источник питания постоянного тока

Источник
питания

EDR-120-48

Безлюфтовая упругая муфта SJC

Муфта
SJC - 30C 12,7x12

Наименование Рабочий ток/ фаза Сопротивление/ фаза Индуктивность/ фаза Крутящий момент1 Длина Момент инерции ротора Вес Эл. схема
Вал с одной стороны Вал с двух
сторон
А Ом мГн кг*см мм г*см2 кг
FL86STH65-2808A FL86STH65-2808B 2,8 1,4 3,9 34 65 1000 1,7 1
FL86STH80-4208A FL86STH80-4208B 4,2 0,75 3,4 46 80 1400 2,3 1
FL86STH118-6004A FL86STH118-6004B 6,0 0,6 6,5 87 118 2700 3,8 2
FL86STH118-4208A FL86STH118-4208B 4,2 0,9 6 87 118 2700 3,8 1
FL86STH156-6204A FL86STH156-6204B 6,2 0,75 9 122 156 4000 5,4 2
FL86STH156-4208A FL86STH156-4208B 4,2 1,25 8 122 156 4000 5,4 1

1 Максимальный квазистатический синхронизирующий момент

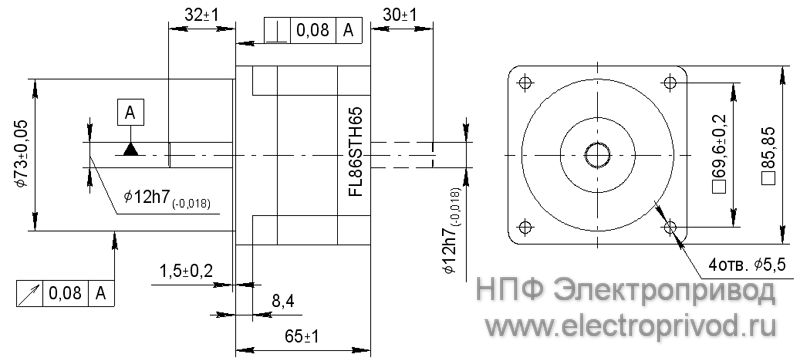

Габаритные и присоединительные размеры шаговых двигателей FL86STH65

габаритные и присоединительные размеры шагового двигателя FL86STH65

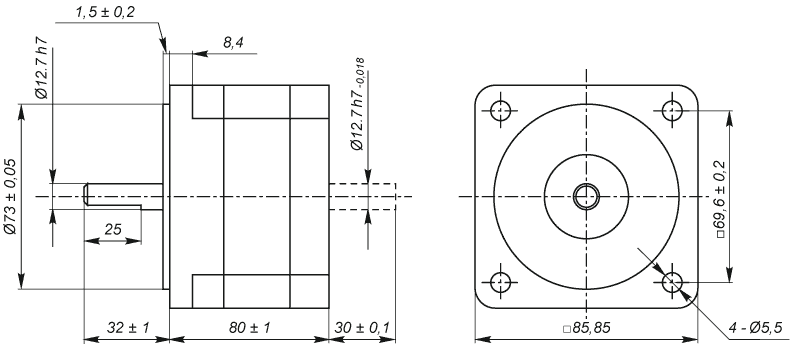

Габаритные и присоединительные размеры шаговых двигателей FL86STH80

габаритные и присоединительные размеры шагового двигателя  FL86STH80

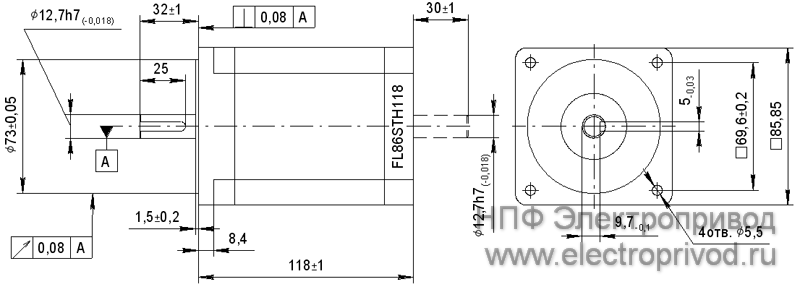

Габаритные и присоединительные размеры шаговых двигателей FL86STH118

габаритные и присоединительные размеры шагового двигателя  FL86STH118

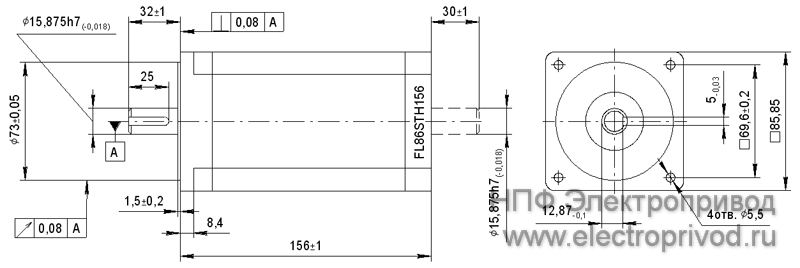

Габаритные и присоединительные размеры шаговых двигателей FL86STH156

габаритные и присоединительные размеры шагового двигателя  FL86STH156

Электрическая схема шаговых двигателей FL86STH

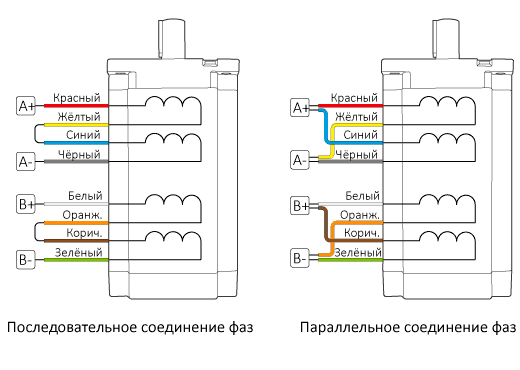

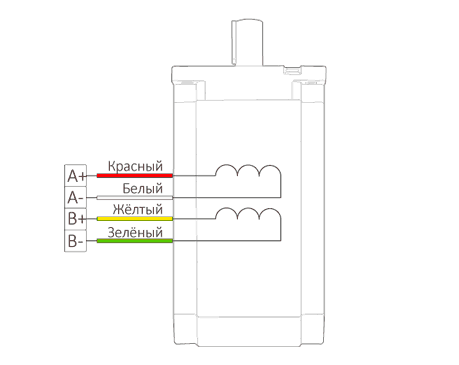

Электрическая схема 1 шагового двигателя - последовательное подключение Электрическая схема 1 шагового двигателя - параллельное подключение Электрическая схема шагового двигателя - 2
последовательное подключение параллельное подключение
Схема 1 Схема 2
