Шаговые двигатели серии ШД39
Технические характеристики
| Полный шаг двигателя, град | 1,8 |
| Погрешность углового шага, град | ±0,09 |
| Максимально допустимая радиальная нагрузка на вал на расстоянии 20 мм от фланца, Н | 28 |
| Максимально допустимая осевая нагрузка на вал, Н | 10 |
| Радиальное биение вала не более, мм | 0,02 |
| Осевое биение вала не более, мм | 0,08 |
Гибридный шаговый двигатель ШД39 типоразмера NEMA 16 — это популярная серия малогабаритных электродвигателей в своём классе. При своих миниатюрных размерах, этот двигатель отличается хорошими эксплуатационными характеристиками, демонстрируя высокую плавность работы с низкой инерцией и высокий момент на выходном валу. Конструктивно ШД39 представляет собой гибридный биполярный шаговый двигатель (две фазы) с ротором, содержащим постоянные магниты. Гибридные шаговые двигатели серии ШД39 используются в аналитическом и медицинском оборудовании, измерительных приборах, факсимильных аппаратах, 3D принтерах, копировальных машинах. Средний ресурс шаговых двигателей серии ШД39 составляет 20000 часов. Для удобного крепления двигателей мы предлагаем кронштейны. Подобрать кронштейн для крепления здесь
Исполнения шаговых двигателей серии ШД39
Шаговый двигатель
ШД3920‑0.4
Маркировка
Вал с одной стороны
ШД3920‑0.4А
Вал с двух сторон
ШД3920‑0.4Б
Шаговый двигатель
ШД3934‑0.3
Маркировка
Вал с одной стороны
ШД3934‑0.3А
Вал с двух сторон
ШД3934‑0.3Б

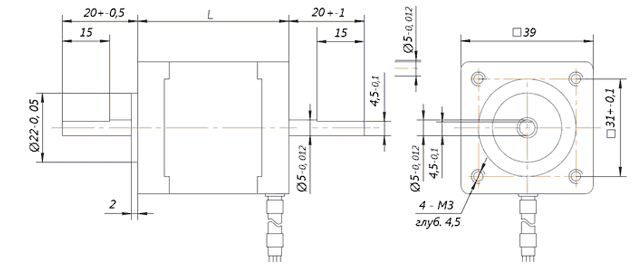

Габаритные размеры шаговых двигателей ШД39

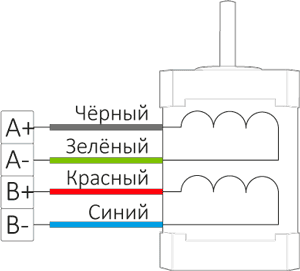

Электрическая схема шаговых двигателей ШД39
