Малогабаритный шаговый двигатель

Шаговые двигатели серии ДШ28

Максимально допустимая радиальная нагрузка на вал на расстоянии 20мм от фланца, Н 28
Максимально допустимая осевая нагрузка на вал, Н 10
Максимальная температура нагрева, °С 80
Радиальное биение вала не более, мм 0,02
Осевое биение вала не более, мм 0,08
Полный шаг двигателя, градусов 1,8
Средний ресурс, часов 20000
Погрешность перемещения от полного шага, % не более 5
Сопротивление изоляции 100Мом при 500В DC
Диэлектрическая прочность 500В AC в течение 1 минуты
Мы рекомендуем для этих шаговых двигателей:
Программируемый блок управления шаговым двигателем SMSD-1.5

Программируемый
контроллер

SMSD-1.5

драйвер шагового двигателя SMD-1.8

Драйвер
SMD-1.8

Источник питания

Источник
питания

DR-30-24

Безлюфтовая упругая муфта SJC

Муфта
SJC-14C RD 4x5, 5x5


Наименование Рабочий ток/ фаза Сопротивление/ фаза Индуктивность/ фаза Момент удержания1 Момент инерции ротора Длина L Масса
Вал с одной стороны Вал с двух сторон А Ом мГн кгс*см г*cм2 мм кг
ДШ2851-1,0А ДШ2851-1,0Б 1 3,5 3,2 1,4 18 51 0,2

1 Момент удержания указан при запитанных номинальном током фазах двигателя и отсутствии вращения.

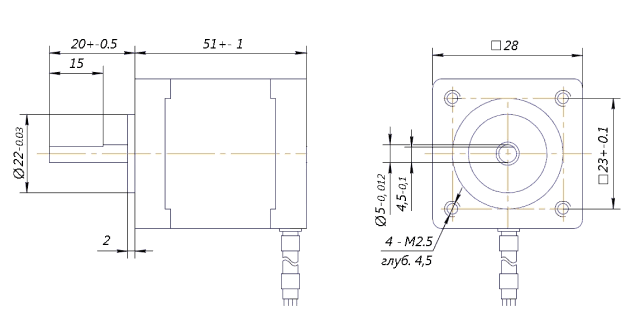

Габаритные и присоединительные размеры шаговых двигателей ДШ28

ДШ28 габаритные и присоединительные размеры двигателей

Электрическая схема шаговых двигателей ДШ28

Электрическая схема 1
