Малогабаритный шаговый двигатель

Шаговые двигатели серии ШД130

Максимально допустимая радиальная нагрузка на вал на расстоянии 20мм от фланца, Н 220
Максимально допустимая осевая нагрузка на вал, Н 60
Максимальная температура нагрева, °С 80
Радиальное биение вала не более, мм 0,02
Осевое биение вала не более, мм 0,08
Полный шаг двигателя, градусов 1,8
Средний ресурс, часов 20000
Погрешность перемещения от полного шага, % не более 5
Сопротивление изоляции 100Мом при 500В DC
Диэлектрическая прочность 500В AC в течение 1 минуты
Мы рекомендуем для шаговых двигателей ШД130:
Блок управления шаговым двигателем SMSD-822

Блок управления
SMSD-822

Соединительная муфта

Муфты
BF2-19x20


Наименование Рабочий ток/ фаза Сопротивление/ фаза Индуктивность/ фаза Момент удержания1 Момент инерции ротора Длина L Масса
Вал с одной стороны Вал с двух сторон А Ом мГн кгс*см г*cм2 мм кг
ШД130282-6,0А 6,0 0,66 9,0 37 45500 282 22

1 Момент удержания указан при запитанных номинальном током фазах двигателя и отсутствии вращения.

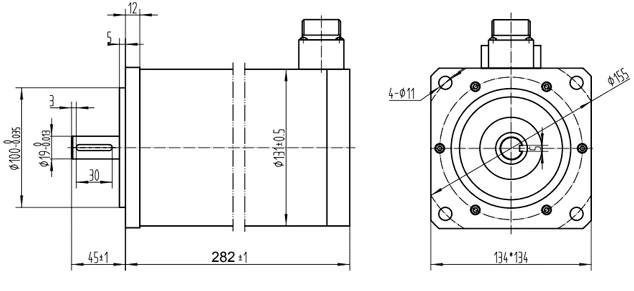

Габаритные и присоединительные размеры шаговых двигателей ШД130

ШД130 габаритные и присоединительные размеры двигателей

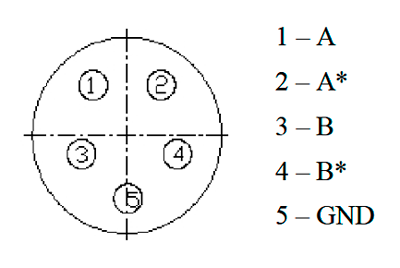

Электрическая схема шаговых двигателей ШД130

Электрическая схема 1
