Малогабаритный шаговый двигатель

Шаговые двигатели серии ШД110

Максимально допустимая радиальная нагрузка на вал на расстоянии 20мм от фланца, Н 220
Максимально допустимая осевая нагрузка на вал, Н 60
Максимальная температура нагрева, °С 80
Радиальное биение вала не более, мм 0,02
Осевое биение вала не более, мм 0,08
Полный шаг двигателя, градусов 1,8
Средний ресурс, часов 20000
Погрешность перемещения от полного шага, % не более 5
Сопротивление изоляции 100Мом при 500В DC
Диэлектрическая прочность 500В AC в течение 1 минуты
Мы рекомендуем для шаговых двигателей ШД110:
Программируемый блок управления шаговыми двигателями

Программируемый
контроллер

SMSD-8.0LAN
SMSD-822

Блок управления шаговыми двигателями SMD-8.0din

Драйвер
SMD-8.0DIN

стабилизированный нерегулируемый источник питания постоянного тока

Источник
питания

NDR-240-48

Безлюфтовая упругая муфта SJC

Муфта
SJC - 40C 19,05x20


Наименование Рабочий ток/ фаза Сопротивление/ фаза Индуктивность/ фаза Момент удержания1 Момент инерции ротора Длина L Масса
Вал с одной стороны Вал с двух сторон А Ом мГн кгс*см г*cм2 мм кг
ШД110201-8,0А 8 0,71 15,38 33 16200 201 11,7

1 Момент удержания указан при запитанных номинальном током фазах двигателя и отсутствии вращения.

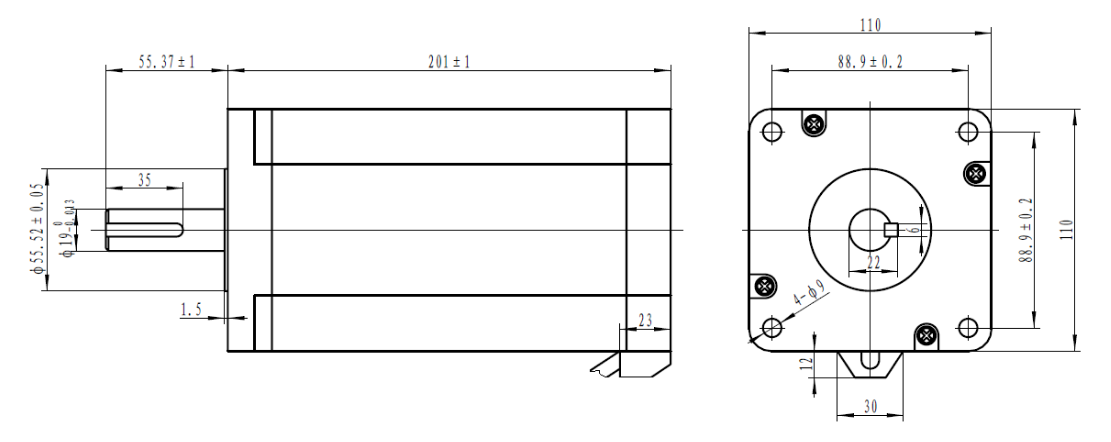

Габаритные и присоединительные размеры шаговых двигателей ШД110

ШД110 габаритные и присоединительные размеры двигателей

Электрическая схема шаговых двигателей ШД110

Электрическая схема 1
