Мотор-редуктор IG-32GM

Мотор-редуктор серии IG-32GM состоит из реверсивного коллекторного двигателя постоянного тока и планетарного редуктора.

  • Электродвигатель необслуживаемый.
  • Этот мотор-редуктор можно заказать со встроенным энкодером на основе датчика Холла.
  • Передаточные числа редукторов 5~721.
  • Количество ступеней 1~4.
  • маленький мотор-редуктор постоянного тока
  • Температурный диапазон эксплуатации от -10°С до +50°С.
  • Модуль зубчатых колес 0,5мм.
  • Радиальное биение выходного вала редуктора не более 0,05 мм, осевое биение не более 0,3мм.
  • Режим работы - продолжительный.

При необходимости для управления скоростью, направлением, а также для задания плавного пуска и торможения можно использовать блок управления двигателями постоянного тока BMD или BMSD.

Мы рекомендуем для мотор-редукторов IG-32GM:
Источник питания постоянного тока - мощность 25Вт, напряжение 12В и 24В

Источник питания
H25S12/S24

Блок управления коллекторными двигателями постоянного тока BMD

Блок управления
BMD

Блок управления коллекторными двигателями постоянного тока BMSD

Блок управления
BMSD

Безлюфтовая упругая муфта sjc

Муфта
SJC-14C, SJC-20C


Передаточные числа редукторов
Передаточное число 5 14 19 27 35 51 71 100 139 189 264 516 721 939
Характеристки мотор-редуктора с двигателем 12В (01 TYPE)
Крутящий момент, кг•см 0,3 0,75 1,0 1,4 1,9 2,9 3,3 4,6 6,5 7,3 10 12 12 12
Скорость, об/мин 1005 373 270 195 150 104 74 53 38 28 20 11,2 8,3 6,3
Характеристики мотор-редуктора с двигателем 24В (02 TYPE)
Крутящий момент, кг•см 0,3 0,7 1,0 1,4 1,8 2,2 3,1 4,4 6,1 6,9 9,7 12 12 12
Скорость, об/мин 990 370 265 191 150 103 74 53 38 28 20 11,2 8,3 6,3

Передаточное отношение L, мм Передаточное отношение L, мм
1/4~1/5 17,6 1/51~1/139 30,4
1/14~1/27 24,0 1/189~1/721 36,8

Характеристики электродвигателей
Напряжение питания, В Номинальный крутящий момент, г•см Номинальная скорость, об/мин Номинальный ток, мА Скорость холстого хода, об/мин Ток холостого хода, мА Выходная мощность, Вт
12 78 5290 <530 6500 <150 4,22
24 74 5250 <250 6500 <85 3,97

Габаритные и присоединительные размеры мотор-редуктора IG-32GM

габаритный чертеж мотор-редуктора

Коллекторный двигатель постоянного тока, 12В

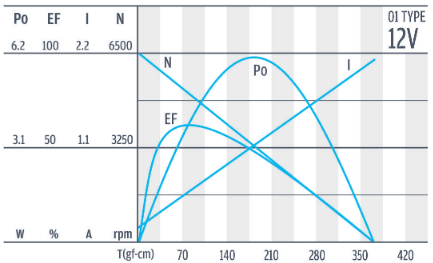

динамическая характеристика двигателя 12В

Коллекторный двигатель постоянного тока, 24В

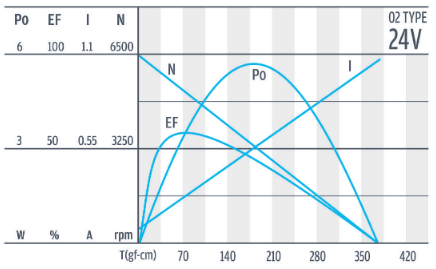

динамическая характеристика двигателя 24В
